Voici un des modèles Meccano que j'ai nommé : "les modèles démerde-toi", je l'appelle ainsi car sur la boite 7530 il est annoncé 30 modèles réalisables mais seulement 12 ont leur plan de montage détaillé, pour les 18 restant il n'y a qu'une seule photo et "démerde-toi". J'ai bien demandé à Meccano si ils avaient les descriptions de montage de ces modèles mais ils m'ont répondu qu'ils étaient désolés mais que ces modèles étaient suggérés et qu'ils n'en détenaient pas les instructions de montages.
J'ai donc détaillé en images ma réalisation de cette pelleteuse de la boite Meccano 7530.
Voici l'image de référence pour la réalisation :
Le montage en 9 étapes (cliquez sur les photos pour les agrandir):

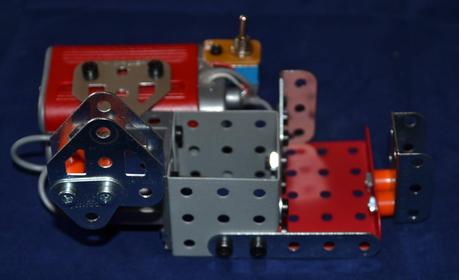

1 - 770 x 1, 160G x 1, 126A x 3, 126 x 1, 77 x 2, 38A x 4, 111 x 2, 37B x 8, 37A x 8. L'interrupteur sur mon moteur à été modifié car celui d'origine était défectueux.
2 - Eléments de l'étape 1 assemblés + 126 x 1, 5 x 2, 51F x 1, 51A x 1, 111C x 2, 38A x 2, 37B x 8, 37A x 10.
3 - Eléments de l'étape 2 assemblés + 59B x 7, 23C3P x 3, 38 x 6, 38A x 6, 144C x 1, 260C x 1, 22C3P x 1, 23B3P x 1, 283P x 1, 25B3P x 1, 316B x 2, 318C x 2, courroies 186A et 186B (mes courroies étant HS j'ai utilisé des élastiques, le résultat est satisfaisant)
4 - 51G x 2, 133 x 2, 48 x 1, 12 x 1, 133C x 3, 2 x 2, 2A x 2, 3 x 1, 38A x 1, 111C x 1, 37B x 15, 37 A x 12, 37H x 4.
7 - Eléments de l'étape 5 & 6 assemblés + 51G x 1, 37B x 4, 37A x 4.
8 - 2 x 4, 103H x 2, 51F x 1, 111A x 4, 38A x 4, 37B x 4, 37A x 8.
9 - Eléments de l'étape 7 & 8 assemblés + 187C x 4, 45 x 4, 38A x 12, 315 x 2, 23C3P x 4, 111D x 1, 37H x 1.
10 - Voici donc la pelleteuse réalisée et fonctionnelle.
